SZG型固定式粉狀物料裝車機
更新時間：2019-04-25 16:44
SZG型固定式粉狀物料裝車機
SZG型固定式粉料裝車機是散裝水泥裝車專用設備,亦可用于建材、電力、冶金、煤碳以及化工等行業中無腐蝕、低研磨性粉料的裝車作業。我公司生產的該系列產品主要技術指標在國內處于領先地位,相繼在湖北、河北和浙江等省通過了技術鑒定和新產品鑒定,并先后獲科學技術進步獎、優秀新產品獎和建材設備重大貢獻獎。
SZG型固定式粉料裝車機由進料接頭、伸縮下料套管、下料錐斗、自動定位裝置、螺旋限位裝置、電動升降卷揚裝置、料滿控制器和專用電控柜等組成。設備采用分體式結構,安裝、維護極為方便,工藝布置靈活。其進料接頭上備有收塵接口,裝料時含塵氣體通過收塵接口抽往除塵器處理后排放,實現無塵裝料作業。用于料滿時自動報警和停機的微壓力料滿控制器具有靈敏度高、可靠性好、不受溫度、濕度、磁場、聲波、振動和機械沖擊等環境因素的干擾,可有效地防止料滿外溢，實現自動控制。微壓力料滿控制器的工作風源由隨機配備的微型高壓風機供應,其工作風壓比葉輪直徑相同、轉速相等的高效離心風機高四倍,且可二十四小時連續運轉,是國內首創的特型風機。
SZG型固定式粉料裝車機分頂部進料(SZG-100D)和側邊進料(SZG-100C)二種類型,可與不同形式的庫底、庫側卸料器及輸送設備配套選用,與XLD或XLC系列流態化卸料器配套時可直接連接。庫底裝車機可分為直通型和非直通型二種進料方式。

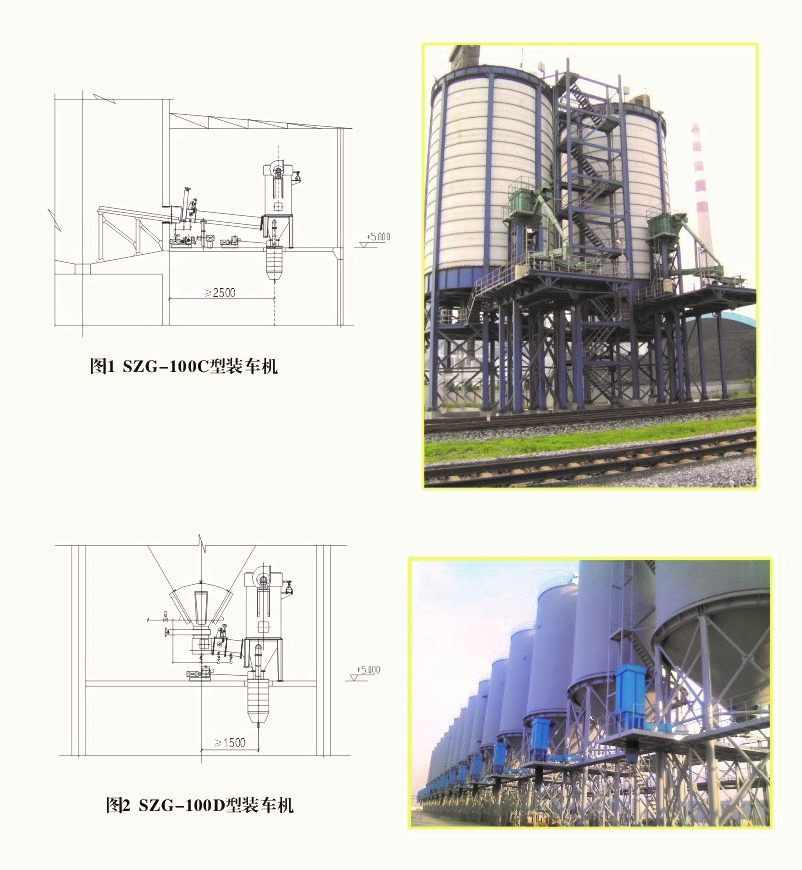

SZG型固定式粉狀物料裝車機主要技術參數及設備系統簡圖詳見表1和圖1、
表1 SZG系列固定式粉狀物料裝車機技術參數
|
型號規格 |
SZG-100D |
SZG-100C |
SZG-XZ300Z |
SZG-XZ300F |
備注 |
|
進料方式 |
頂部進料 |
側邊進料 |
直通進料 |
非直通進料 |
|
|
裝料能力（m³/h） |
額定 |
100~150 |
100~150 |
100 |
100 |
|
|
最大 |
200 |
200 |
150 |
150 |
|
|
落料高度H(m) |
1.8-3.8
|
1.8-3.8
|
按0.5米為單位遞增或遞減 |
|
散裝頭升降速度(m/s) |
0.14 |
0.14 |
|
|
升降電機功率 |
1.1 |
1.1 |
電機型號YEJ90L-6 |
|
空氣輸送斜槽 |
規格 |
— |
XZ300xL |
斜槽長度L視工藝需要而定 |
|
離心風機 |
— |
7-10-11No.5A |
斜槽寬度x長度超過3.5m³時需另配風機。 |
|
電機功率 |
— |
1.5 |
|
料滿控制器 |
型號 |
WY-1500D |
WY-1500D |
|
|
風源壓力（Pa） |
2500 |
2500 |
|
|
動作壓力（Pa） |
1500 |
1500 |
|
|
電機功率 |
120 |
120 |
電機型號AO25622 |
|
安裝位置 |
庫底/庫側 |
|
|
設備重量 |
750 |
1000 |
|
