SF系列三通分料閥
更新時間：2019-05-07 15:57
SF系列三通分料閥

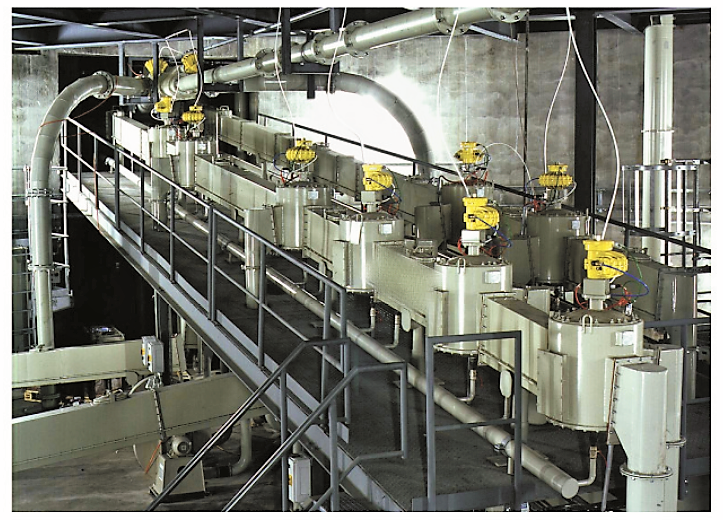

該閥廣泛適用于冶金、礦山、電力、建材等行業流態化方式輸送物料的場合。其制造工藝先進，密封結構合理，可以在流化氣源低于0.1MPa的工作條件下達到滿意的密封效果。是轉換粉塵物料輸送方向的理想設備。特別是用于空氣輸送斜槽系統上，能夠控制物料流向以及流量調節，是庫頂自動粉料斜槽節點控制的理想設備。

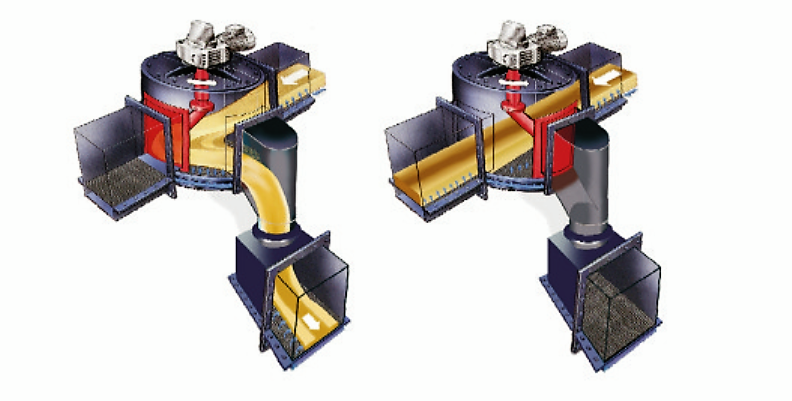

由一個圓柱形外殼和一個轉動的閥芯構成。一個出口密封，通過可調閥門工作。通過轉動傳動軸，閥門從一個出料口轉換至另一個出料口。撓性密封結構確保出口的高密封性。

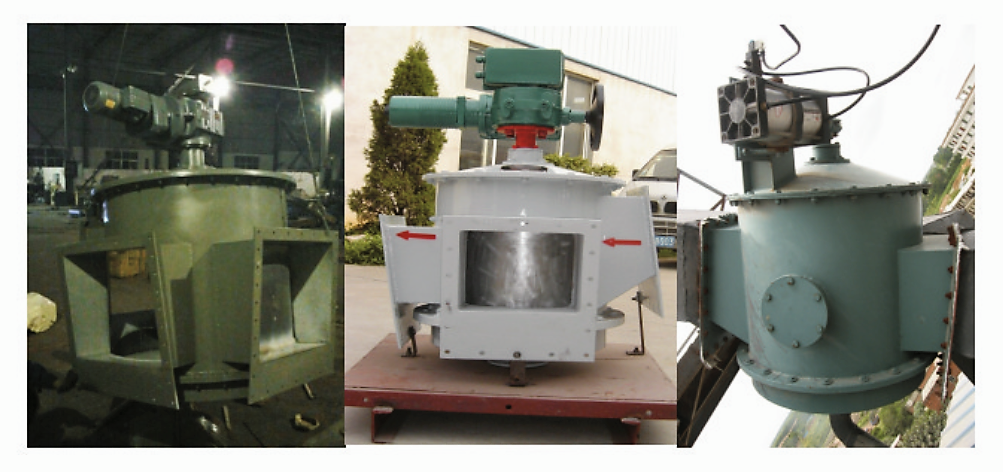

該閥驅動機構可為手動、氣動、電動執行器、電機+減速器、電液動推桿等，適用于所用類型的常規驅動機構，且能夠將帶有就地控制面板的電動、氣執行器直接定位到執行驅動器上，方便中央控制系統控制。
該閥驅動機構可為手動、氣動、電動執行器、電機+減速器、電液動推桿等，適用于所用類型的常規驅動機構，且能夠將帶有就地控制面板的電動、氣執行器直接定位到執行驅動器上，方便中央控制系統控制。
閥門的設計能讓物料不受限制的流向主輸送方向,從而避免和減少了物料流經閥門時增加流動的阻力。當閉合主輸送方向出口時,物料沿著閥體筒壁自由流向開啟的出口。閥門的密封件四周都被閥門覆蓋,從而最佳地保護密封件避免因物料沖刷而引起的磨損。閥門的底部為全充氣式,確保了物料的連續流態化。采用模塊式設計,閥門的接口法蘭尺寸完全同各標準空氣輸送斜槽法蘭一致,可直接替換原有三通閥或截流閥,而不需要變動空氣輸送斜槽的安裝位置及尺寸。閥門采用上下全開式設計,可以在三通閥仍處于安裝狀態時通過拆卸頂蓋和底部更換磨損。
SF系列三通閥的優點
-
在空氣斜槽系統中,可有選擇地對下級系統進行喂料或配料
-
密封嚴密,無漏料、串料現象
-
安裝形式多樣,可水平或垂直安裝
-
同各種標準的空氣斜槽配套,模塊化設計,各種規格均可生產,亦可按要求定制
-
物料通過流暢,設備阻力低
-
全開式設計,使用維護方便,容易更換磨損件
-
控制簡單,能夠方便接入中央控制系統,實現遠程操作和監控,使用壽命長
